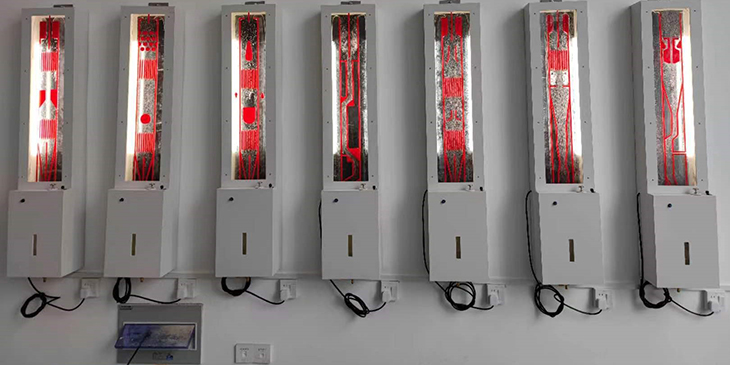

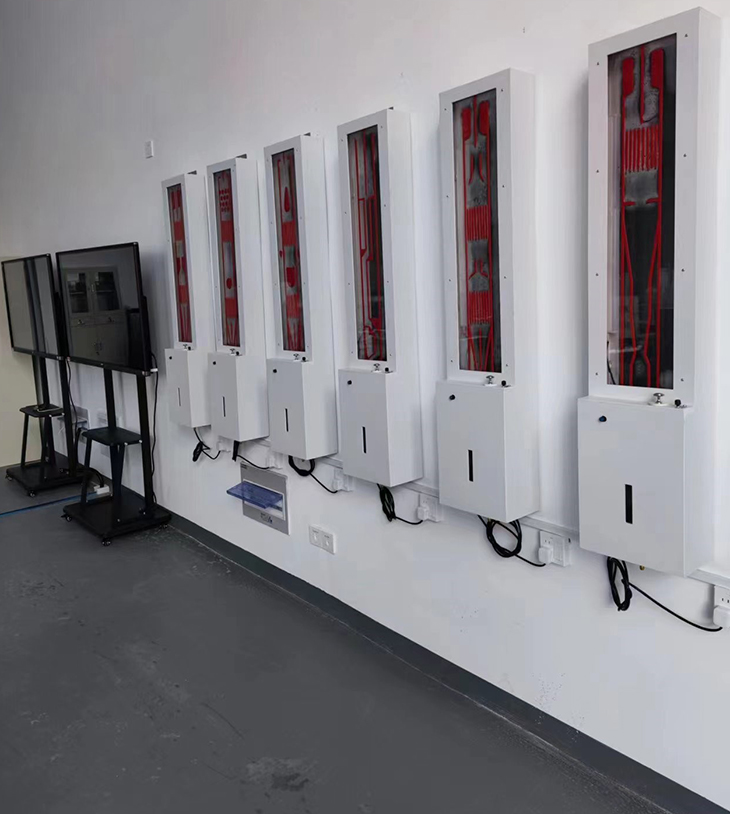

SB-802自循環流動演示儀
1、功率：AC220V、65W
2、水泵：靜音環保型水泵，揚程0－4米，額定流量：8L/min,無級調速。
3、燈光高度≥500流明；
3、外形尺寸：1000（高）×200（寬）×120（厚）
4、功能：用于演示流體流涇各種邊界產生的流譜圖案及相關原理。
可顯示曲線種類
（1）圓柱繞流、直角彎道：
1.顯示流體在駐點處的停滯現象；邊界層分離狀況及卡門渦街。
2.水流流過直角彎道時，轉彎處流線越靠近彎道，內側的流速越慢。
（2）橋墩繞流、圓角彎道：
1.顯示水流在橋墩后流區的卡門渦街現象。
2.水流通過圓角彎道的流線與直角彎道相比較順暢。
（3）突擴突縮：先是在突縮時僅在拐角處出現漩渦，在突擴處出現強烈的旋渦區。
（4）漸擴漸縮：在漸縮管看到流線的逐漸收縮，在漸擴處看到因邊界層分離而產生的明顯旋渦現象。
（5）孔板：顯示孔板前流線收縮，匯集在孔板的鍋留孔口處，在拐角處有小旋渦，孔板后水流逐漸擴散，在主流區周?chē)纬奢^大的旋渦回流區。
（6）機翼：顯示水流在機翼前端駐點即尾端的匯流和兩側流線疏密分布狀況。
（7）自由紊動射流：顯示射流離開噴嘴后，不斷卷吸周?chē)牧黧w，形成旋渦，產生強烈紊動，使射流向外擴散。
