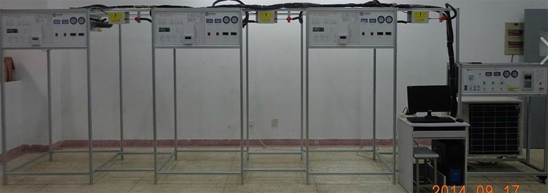

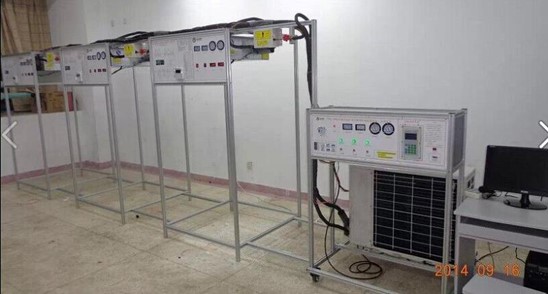

空調系統多聯機（可變冷媒制冷劑流量系統）系統實訓裝置

SB-VRV空調系統多聯機（可變冷媒制冷劑流量系統）系統實訓裝置

一、產品概述

變制冷劑流量系統（VRV，VariableRefrigerantVolume）空調系統，是在電力空調系統中，采用變頻壓縮機、電子膨脹閥和先進控制系統，控制壓縮機的制冷劑循環量和進入室內換熱器的制冷劑流量，實時地滿足室內冷熱負荷要求的高效率冷劑空調系統。VRV空調系統具有節能、舒適、運轉平穩、占用的建筑空間比較小等諸多優點，更能滿足用戶個性化的使用要求，在幾百到兩萬平方米的建筑物中得到廣泛應用。

二、系統組成

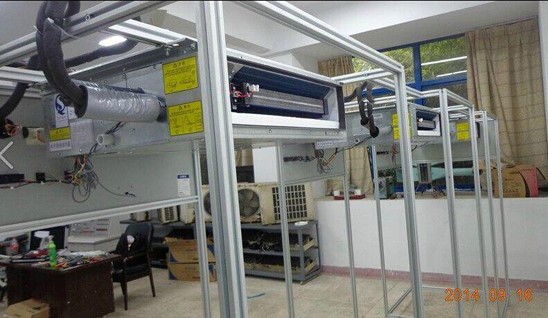

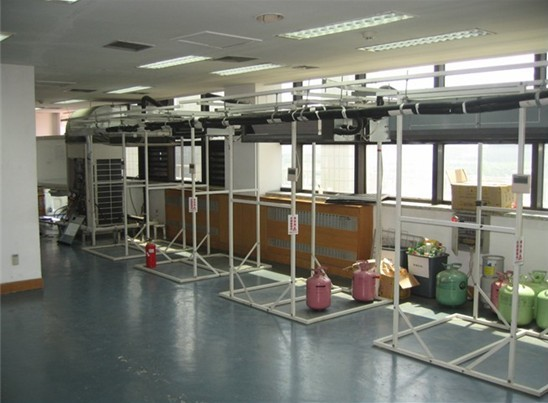

VRV空調室外機、多種類型的室內機、新風換氣機、制冷劑管道、分歧器、凝水管道、送風管道、風口、室外機控制器、室內機控制器、集控器、上位機檢修工作站、通信轉換器、配電系統

三、實訓項目

模塊一：VRV空調系統認知與操作運行

模塊二：VRV空調系統安裝調試

環節一 VRV空調系統安裝

環節二 VRV空調控制系統安裝

環節三 VRV空調工程調試

要點：1、室外機、室內機的安裝方法與標準 2、管道系統的安裝方法與標準 3、配電與控制系統安裝方法與標準

4、工程調試的主要內容、步驟和方法

模塊三：VRV空調系統故障診斷維修

1：常規故障診斷分析

2：微電腦故障診斷分析

3，高壓保護實訓

4，室內一傳感器實訓

5，通信電路實訓

6 室內機三通信故障

7，室內機二通信故障

8，室內機一通信故障

9 室內二傳感器實訓

10，室內三傳感器實訓

11，室內機安裝設置實訓

12，控制面板故障分析

13，減少室內機的的現象分析

要點：1、制冷系統常見問題 2、配電系統常見問題 3、控制系統常見問題 4、數據采集系統使用、數據分析與診斷

實驗一：制冷工況性能測試

主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究

實驗二：采暖工況（熱泵）性能測試

主要內容：運行參數、能耗、能效比、對能效比和能耗的影響因素實驗研究；

實驗三：變頻控制性能實驗

四、主要特色

5．智能實訓考核系統：該系統由電腦隨機設置故障點。智能實訓考核系統配智能考核軟件和智能觸摸型答題器，學生可以通過答題器與教師電腦進行數據交換，可以對學生考核情況進行統計分析，具體功能如下：

1、計算機可以監控1-126臺家用電器智能考核臺

2、已設置多個故障點。

3、具有發卷功能

4、具有收卷功能

5、具有單臺和全部實驗臺清零功能

6、具有自動檢測各家用電器考核臺的通訊聯機情況

7、可以生成學生個人成績單

8、可以對學生考核情況進行統計、分析

9、設有進入系統密碼，進入系統后能夠修改密碼

10、具有打印功能

11、具有答題次數限制功能

12、學生臺配智能答題器，學生可以通過答題器與都師進行數據交換

13．智能答題器必須外置，。

14．具有單點考核功能。

15．具有單臺發試題和全部實驗臺發試題任選功能。

16．智能網絡型考試系統軟件。

具有實驗室管理系統，帶密碼開機和定時關機功能（240×128液晶顯示器顯示）;

.配有智能考核系統,答題器配240×128藍底背光液晶顯示器；配有智能考核軟件、USB串口檢測軟件。

五、技術參數

1、電源：三相五線AC380V±10% 50Hz 室外機總電流25A

2、工作環境：溫度-10℃~+40℃ 相對濕度≤85% 海拔≤4000m

3、采用微電腦變頻控制，可以通過總線實現集中控制檢修。

4、具有專用數據采集系統，在上位計算機實現參數檢測，故障記錄，數據曲線等

★智能多聯機測試控制軟件

1、中央空調測試程序

中央空調機由于工程復雜，設備分散，有的已經裝修在開花板上測試程序，一但出現了故障，工程量相當大，為了能夠快速準確地測出故障是由主機機組還是室內機的故障的，每個生產廠家根據生產的和維修的需要而開發了中央空調測試程序�？蓽y試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，軟件可實現對內機的控制，,可以對1-64臺內機的狀態進行設定。是高校提供了好的研究的學習設備。

我公司生產的中央空調設備由廠家提供了中央空調測試維修控制程序軟件；能夠準確地快速確定故障發生在哪個機組，軟件同時我顯示空調100多個在線數據和運行狀態，據不同的機型有不同的界面，具體為：1拖16(EVI)、1拖32、數碼模塊化1拖64、變頻模塊化1拖64、熱回收、單機直流變頻、單機交流變頻、智能變頻、單機420、單機900、模塊式風冷螺桿等所有中央空調機。

2監測維修軟件

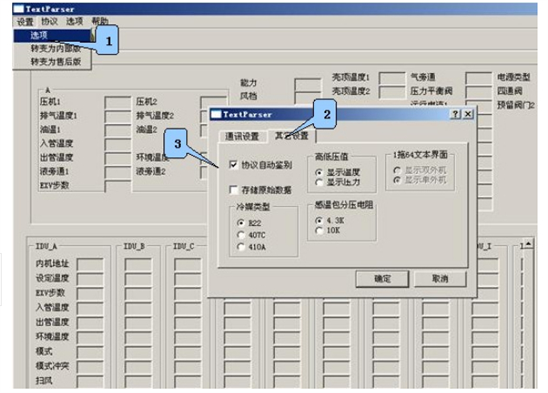

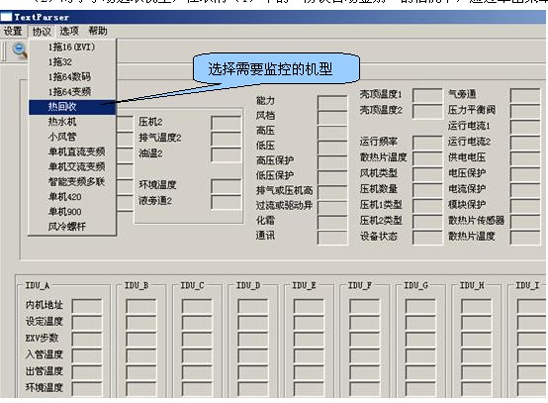

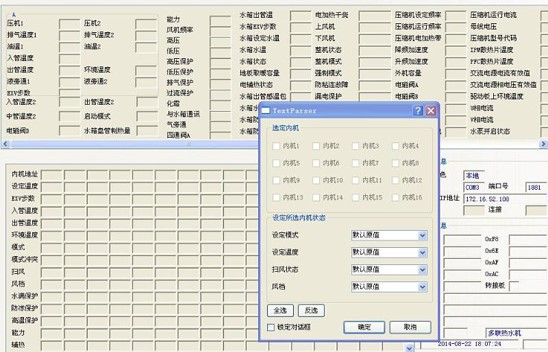

軟件配有中央空調和空調主機系統轉換，軟件可"手動"或"自動"選取需要監測的機型：

3、顯示界面

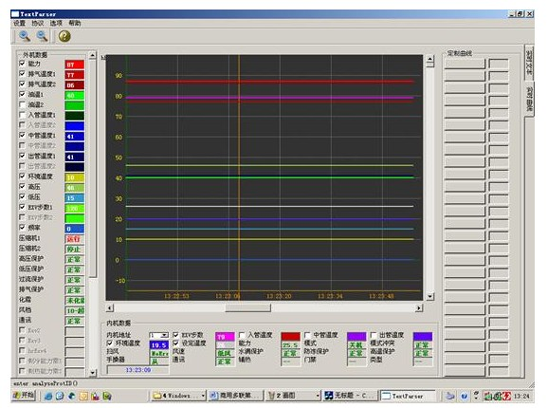

參數設置都正確后,就可以對機組進行監測了,始監測",軟件會對數據進行解析,顯示和存儲。軟件的顯示界面主要有兩個：文本顯示界面和曲線顯示界面

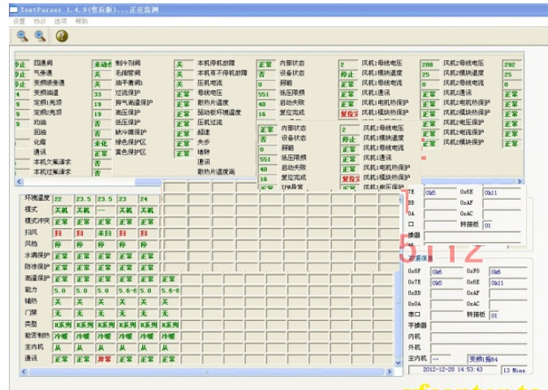

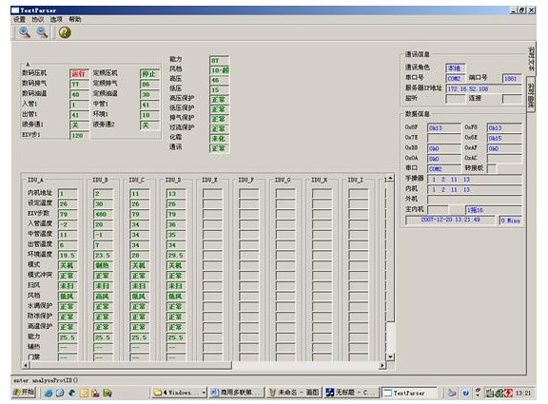

文本顯示界面：可測試壓縮機的運轉頻率，傳感器的各種數據，電子膨脹閥的工作步數等幾十種中央空調的工作數據和狀態，

在該文本顯示界面的左側，以文本的形式實時顯示當前機組的運行數據。在界面右側的上半部分，是對通訊信息的顯示，包括通訊角色及通訊端口的設定值以及對當前通訊狀態的顯示。在界面右側的下半部分"數據信息"中，顯示當前接收到哪種數據幀、接收到的數據幀的地址、當前在線的手操器、內機、外機地址以及當前時間等信息。
