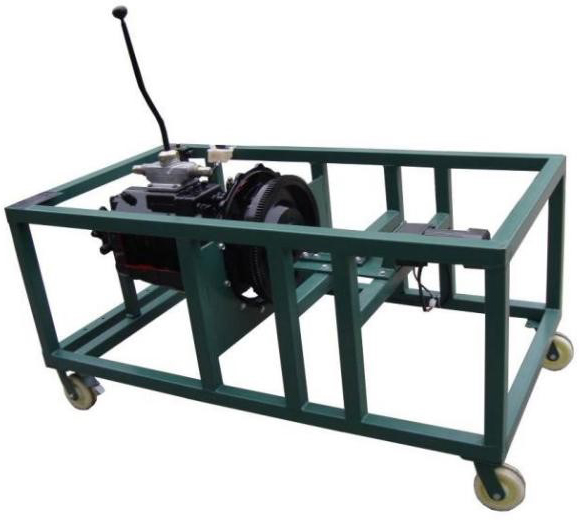

變速箱傳動系統解剖運行實訓臺（東風天錦車型）
一、產品簡介
采用翻新東風天錦 汽車傳動系統解剖實物為基礎，采用原廠部件按照原廠布局形式制作，全面展示傳動系統的組成結構。
二、功能特點
1、演示動力傳遞系統的整個過程。
2、學習離合器、變速器、傳動軸、主減速器、差速器、半軸底盤的工作原理和動力傳動路線；
3、實訓臺加裝電源總開關、及其他轉動部位防護罩等安全保護裝置。
4、變速器可進行換檔等實際測試。
5、采用真實的原廠手動變速器進行機械剖切，充分展示變速器機械部分的內外結構。
6、主減速器解剖，更能了解主減速器的內部結構原理。
7、剖切部位涂以不同顏色的防銹漆，特殊部件經過電鍍處理，防止生銹。
三、技術規格
外形尺寸：1800×800×1200mm(長×寬×高)
動力電源：220V
單相減速電動機：
電 壓：AC 220V50Hz
功 率：250KW
轉 速：15r/min
工作溫度：-40℃～+50℃
顏色：7032
鋼管：40*40*3mm
移動腳輪：100*50mm
四、基本配置(每臺)
|
序號 |
名 稱 |
規格型號 |
單位 |
數量 |
|
1 |
解剖手動變速器總成及換檔機構 |
|
臺 |
1 |
|
2 |
離合器 |
|
個 |
1 |
|
3 |
主減速器 |
|
套 |
1 |
|
4 |
差速器 |
|
套 |
1 |
|
5 |

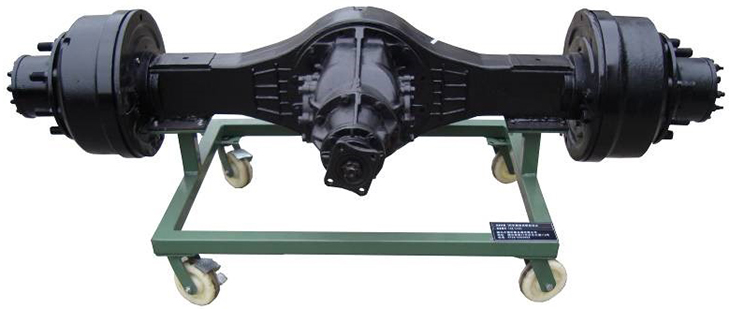

解剖后驅動橋總成 |
|
套 |
1 |
|
6 |
單相減速電動機 |
|
臺 |
1 |
|
8 |
驅動機構(帶安全防護罩) |
|
套 |
1 |
|
9 |
漏電保護開關 |
|
個 |
1 |
|
10 |
移動臺架(帶自鎖腳輪裝置) |
1800×800×1200mm (長×寬×高) |
臺 |
1 |
|
