SB-Ⅲ工程制圖實驗室設備
一、概述
工程制圖實驗室設備、工程制圖是工程界的語言，工程制圖是理工科主要的技術基礎課。如何更陸地培養學生的空間思維能力，更有效地掌握繪圖基本功，這是廣大師生多年的愿望。

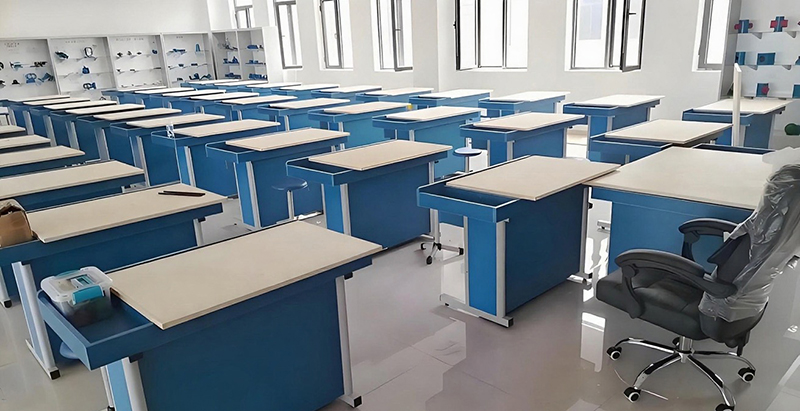

繪圖桌，可以創造個理想的、清新的制圖環境與學習氣氛，有利于教學計劃的順利實施與教學質量的提高。工程制圖實訓成套設備 包括學生制圖桌、教師演示臺、高亮度投影儀活動轉椅及教學桌。
建筑工程制圖室是建筑類專業的專業基礎實驗室，主要用于學生完成建筑識圖、手工繪圖等教學任務，旨在培養學生掌握建筑圖紙的識圖技巧和手工繪圖的繪圖方法，加強學生應用新技術、新方法的訓練，提高學生發現問題、分析問題和解決問題的能力。
其中學生繪圖桌經過多年的改進，現具有實用方便，配備齊全，輕巧大方，堅固耐用、拆裝方便等特點。
桌子右面可入置儀器、工具，下面抽屜供學習資料、工具書等。
教師用的繪圖桌，除上課時供操作投影儀使用外，主要用于輔導學生時現場批改作業及示范教學用。
繪圖桌經使用后，深受廣大師生歡迎，改變了以往上下課搬圖板或繪圖沒有圖板，在寢室隨處畫等現象，大大提高了繪圖效率，改善了圖面質量，全面提高教學質量。
繪圖桌不但適用于制圖教學，也同樣適用于繼課程的設計及畢業設計。
對于非機，非土類專業，使用2號以下的圖幅，可選用小號制圖桌，這樣占地面積相應減小，附件也適當減少。本系列繪圖桌除適用于大中專技校以及各類職業學校外，各設計科研單位及工廠企業的技術部門均可使用或稍加改進后使用。

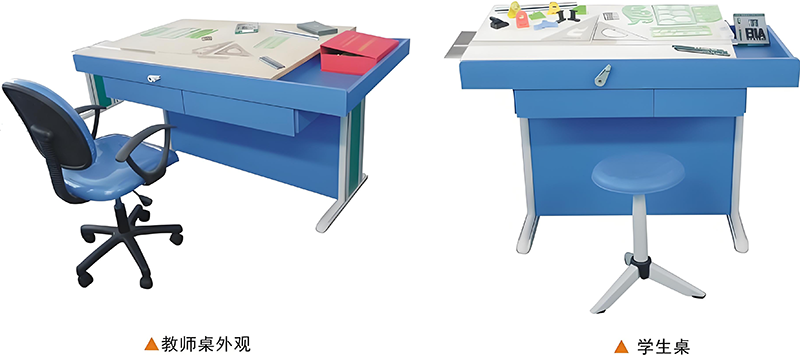

教師桌規格：153*90*80cm
二、主要參數：
工程制圖實驗室設備(教師)
1、 繪圖板：
規格：900mm（長）×600mm（寬）×20mm（厚）；
材質：板面為雙面三層椴木膠合板；
板面內框架為十字龍骨。
工程制圖實驗室設備(學生)
2、 繪圖桌：
規格：1100mm（長）×620mm（寬）×730mm（高）；：
鋼木結構，桌體材料選用16mm厚優質雙貼面三聚胺板，桌體板截面選用優質PVC膠封；
臺面下有兩個抽屜，可放置文具、資料等；
面板下面有升降架，規格為685mm×485mm，材質合金，厚度1mm，面板傾角具有0-45°范圍可調；
桌體下部左右兩邊為1.2mm厚度的鋼質支撐架連接。
3、鋼架結構繪圖凳：
塑鋼升降凳，PVC座面，鋼管身，管身鋼材厚度1mm，烤漆處理；
凳面厚6mm，底座三錐形設計；
整體高度45cm。
三、工程制圖桌配置清單
序號 | 項目 | 設備及器件配置 | 數量 |
1 | 教師桌（含凳） | 153*90*80cm | 張 |
2 | 教師用設備 | 120cm丁字尺 | 根 |
120×90cm零號繪圖板 | 張 |
精密繪圖儀器（12件） | 套 |
高亮度書寫投影儀 | 套 |
投影薄膜 | 盒 |
銀幕 | 張 |
制圖基本技能掛圖（16張） | 套 |
活動轉椅 | 個 |
工程制圖模型（38件） | 套 |
25cm曲線板 | 個 |
30cm多用斜邊三角板 | 個 |
美工刀 | 個 |
三棱比例尺 | 個 |
多功能模板 | 個 |
大圓弧 | 個 |
不銹鋼多用擦圖片 | 個 |
畫圓模板 | 個 |
繪圖鉛筆（5支） | 只 |
81A繪圖筆 | 只 |
3 | 學生桌（含凳） | 110*62*73cm | 張 |
4 | 學生用設備 | 90cm丁字尺 | 根 |
90×60cm一號繪圖板 | 張 |
精密繪圖儀器（5件） | 套 |
25cm曲線板 | 個 |
30cm多用斜邊三角板 | 個 |
美工刀 | 把 |
三棱比例尺 | 根 |
多功能模板 | 個 |
大圓弧 | 個 |
不銹鋼多用擦圖片 | 個 |
畫圓模板 | 個 |
繪圖鉛筆（5支） | 只 |
81A繪圖筆 | 只 |
