SBWDG-03初中高級維修電工實訓考核裝置
一、概述

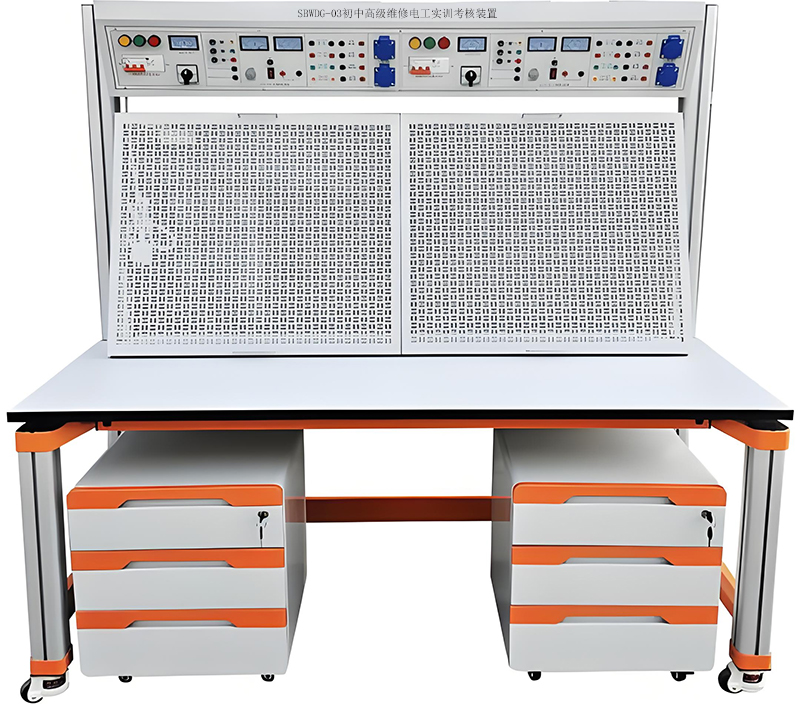

初中高級維修電工實訓考核裝置、采用國際慣用的萬能網孔板平臺式設計，自由組合的新思路，學員可根據實訓項目的要求組合成相應的實訓電路，完成電力拖動線路、照明線路接線工藝的實訓，達到“教”、“培”、“考”目的，設備組合簡單使用方便布局科學整齊美觀，擴展升級容易 。同時采用了彩色蝕刻新工藝、鋼制噴塑新工藝等先進工藝。適用于職業院校、技工學校等用于電工基本技能的實訓考核。
初中高級維修電工實訓考核裝置配備了接觸器、開關電源、中間繼電器、三相電機、空氣開關、熔斷器、熱繼電器、西門子PLC和變頻器等工業基石。其獨特的孔狀接線設計，配合專用安全導線，為初學者提供了高度安全保障，是學生掌握電氣控制基本原理、PLC基礎編程和電機驅動技術的理想練兵場，確保每位學子打下堅實、規范的操作根基。
二、初中高級維修電工實訓考核裝置技術指標
1. 外型：整體尺寸1600mm×700mm×1750mm；
2. 實訓臺架的材料：鋼板、鋁合金結構；
3. 電源(雙組具有相同資源)：
1)輸入：三相AC 380V ±10% 50HZ 三相五線；
2)固定交流輸出：三相五線 380V 接插式2組、220V接插式2組。
3)可調直流輸出： 0～24V/2A連續可調2組（帶有指針電壓、指針電流表實時監控電源變化）；
4. 接口及儀表：指針式電壓表 2 只，時刻監控電網電壓變化；
5. 保護：熔斷器作短路保護，斷路器具有過載保護，漏電開關具有漏電保護功能，漏電保護動作電流≤30mA。
6.4只5408二極管，用于能耗制動的整流電路；
7.三只75Ω/75W電阻用于電動機降壓啟動、一只10Ω/25W用于異步電動機的能耗制動。
三、 初中高級維修電工實訓考核設備結構功能
本實訓臺由實訓屏（內置電源）、實訓桌、實訓儲物柜三大部分組成。
1、實訓桌采用四個工業鋁型材立柱為支撐，立柱端部可安裝調節腳，方便高度調節，主體結構通過左、右各2個C字形鋁壓成型構件聯接，臺面高度約800mm，桌面板下設支撐框架，截面尺寸為30×30mm，承受力不少于300kg。立柱采用工業鋁型材成型工藝，表面氧化處理，截面尺寸：70×70mm，四面帶槽，槽寬約8mm，端部配套塑料堵頭，槽內適用工業鋁型材通配螺母及配件。C字形鋁壓成型構件為左、右對稱件，采用壓鑄成型工藝，經機加工、拋丸、噴砂，表面藍色靜電噴涂工藝。
2、實訓桌桌面采用25mm麻灰色高密度層壓板封邊特制，有效提高絕緣等級；實驗桌底部裝有至少4個導向輪，方便實訓臺架移動；
3、實訓儲物柜采用圓弧卷邊冷沖壓鈑金一體成型，封閉式結構，表面靜電噴涂，外形尺寸：約寬450x深550x高705（mm），總重量≥31kg；柜體四邊圓弧設計：R=30mm，柜體邊框總厚度≤2.5mm；配有承重型卡扣式三節軌，導軌承重量≥30kg，抽屜把手采用卡套式鈑金卷邊工藝，抽屜采用聯體鎖設計，底部配有4個萬向帶剎車腳輪。
4、網孔板2塊：采用數控沖床精加工而成，網孔分布合理、均勻。孔徑統一，可在上面安裝的元?dú)饧ǜ黝惖蛪弘姎?、PLC、單片機、變頻器、觸摸屏等。網孔板厚度1.5MM。
四、參考實訓項目
1.電工布線工藝實訓
2.兩個開關控制一盞燈線路訓練
3.聲控開關控制白熾電路訓練
4.二地控制一盞燈電路訓練
5.三地控制一盞燈電路訓練
6.日光燈線路接線訓練
7.單相電度表直接安裝接線
8.單相電度表經電流互感器安裝接線
9.室內照明電路安裝訓練
10.配電板安裝訓練
11.交流負載電功率的測量
12.三相異步電動機直接啟動控制
13.三相異步電動機接觸器點動控制線路
14.三相異步電動機接觸器自鎖控制線路
15.三相異步電動機Y／Δ自動控制線路
16.用倒順開關控制三相異步電動機正反轉線路
17.接觸器聯鎖的正反轉控制線路
18.按鈕聯鎖的三相異步電動機正反轉控制線路
19.雙重聯鎖的三相異步電動機正反轉控制線路
20.三相異步電動機多地控制
21.工作臺自動往返控制線路
22.三相異步電動機串電阻降壓啟動控制線路
23.三相異步電動機能耗制動控制線路
24.變頻器的參數設置
25.變頻器的BOP啟?？刂?/span>
26.變頻器的外部端子控制
27.PLC控制三相異步電機啟停控制
28.PLC控制三相異步電機正反轉控制
29.PLC控制三相異步電機星三角控制
30.PLC與變頻器通訊控制
31.觸摸屏的畫面編輯
32.觸摸屏通訊參數設置
33.觸摸屏與PLC通訊控制
34.觸摸屏、PLC、變頻器通訊控制
五、初中高級維修電工實訓考核設備配置清單
序號 | 名稱 | 每套數量 | 單位 | 備注 |
1 | 實訓桌 | 1 | 張 |
|
2 | 控制屏 | 1 | 套 |
|
3 | 儲存柜 | 1 | 個 |
|
4 | 學生凳 | 2 | 張 |
|
5 | 網孔板 | 2 | 塊 |
|
6 | 電腦桌 | 1 | 張 | 可移動式 |
7 | 器材配備 | 1 | 套 | 每套配置見下表三 |
表二：實訓臺元器件配置清單（1臺） |
序號 | 名 稱 | 型號與規格 | 數量 | 單位 |
1 | 單相電度表 | DD862-2或DDS1319 | 2 | 個 |
2 | 空氣開關 | IC65N 32A 2P，帶漏保 | 2 | 個 |
3 | 兩檔自鎖轉換開關 | 4A/250V | 2 | 個 |
4 | 平燈頭（含燈座） | 6A/250V | 4 | 個 |
5 | 插座 |
| 2 | 個 |
6 | 拉線開關 | 4A/250V | 2 | 個 |
7 | 墻壁開關座 |
| 4 | 個 |
8 | 聲控開關 |
| 2 | 個 |
9 | 3H鐵殼按鈕 |
| 4 | 個 |
10 | 行程開關 | LX9-111 | 4 | 個 |
11 | 行程開關 | LX9-001 | 4 | 個 |
12 | 倒順開關 | K03-15 | 2 | 個 |
13 | 電流互感器 | BH0.66 | 2 | 個 |
14 | 低壓斷路器 | IC65N 20A／3P，帶漏保 | 2 | 個 |
15 | 2P直插式保險盒 | RT18-32X | 2 | 個 |
16 | 3P直插式保險盒 | RT18-32X | 2 | 個 |
17 | LED燈管（含燈座） | 10W | 2 | 套 |
18 | 交流接觸器 | CJX2序列，32A，線圈，220V | 6 | 個 |
19 | 輔助觸頭 | F4-22 | 6 | 個 |
20 | 熱繼電器 | 0.63-1A | 2 | 個 |
21 | 時間繼電器 | ST3PA-B/380V (0-60S) | 2 | 個 |
22 | 時間繼電器座 | PF-083A | 2 | 個 |
23 | 熔斷器及熔芯配套FR1 |
| 2 | 個 |
24 | 熔斷器及熔芯配套FR2 |
| 2 | 個 |
25 | 接線端子排 | JF5-2.5/5 | 5 | 個 |
26 | G形導軌 |
| 4 | 個 |
27 | 走線槽 |
| 2 | 米 |
28 | 三相鼠籠異步電動機 | 380V／Y／Δ180W，單速 | 1 | 個 |
29 | 三相鼠籠異步電動機 | 380V／Y／Δ180W，單速，配離心開關 | 1 | 個 |
30 | 三相雙速鼠籠異步電 動機 | 380V/Y/Δ180W | 1 | 個 |
31 | 可編程控制器實訓組件（本項與32、33、34項必須能夠滿足配套使用） | SIMATIC S7-1200 | 1 | 套 |
32 | 觸摸屏 | 觸摸屏7寸，帶通訊和2個接口，帶固定架，昆侖通態。 | 1 | 套 |
33 | 變頻器實訓組件 | SIMATIC S7- V20或G120 | 1 | 個 |
34 | 編程電纜 | 3米長，用于PLC主機與PC機通訊 | 1 | 根 |
35 | 專用導線 |
| 30 | 米 |
36 | 螺絲 |
| 100 | 枚 |
37 | 塑料安裝卡子 | 配網板上M4字攻螺絲安裝電器元件 | 100 | 粒 |
38 | 常用實訓工具 | 包含：萬用表、剝線鉗、尖嘴鉗、6件套螺絲刀套裝、驗電筆 | 1 | 套 |
