網孔型萬能機床電路實訓考核鑒定裝置 > 產品中心 > 機床電氣技能培訓及考核裝置 >

[產品型號]：SB-88B [產品名稱]：網孔型萬能機床電路實訓考核鑒定裝置 [價 格]：元 [在線客服]：

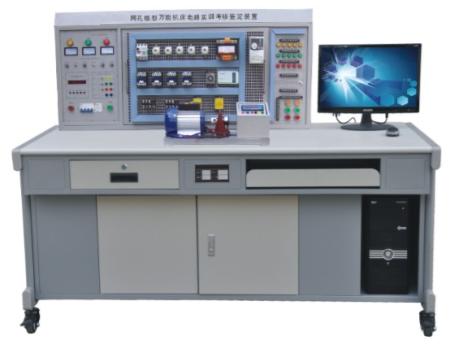

SB-88B網孔型萬能機床電路實訓考核鑒定裝置 (含PLC.變頻器)

一、概述

本裝置主要由實訓屏、網孔板、實訓元器件、實訓桌組成。結構合理、外觀新穎，元器件在網孔板上合理安裝、線路的合理布局，全部由學生自行完成，接近工業現場，有效培養學生實際操作技能。所配置的元器件能完成“工廠電氣控制”、“電機拖動”、“控制線路與技能訓練”、“常用機床控制線路”、“PLC綜合實訓”、“變頻調速”等課程的實訓與考核，增加元器件能擴展“電工技能實訓”、“電工儀表與測量”等課程的實訓，其適合大中專院校、職校、技校實驗室的新建、擴建或?qū)嶒?yàn)室的更新?lián)Q代，也可作為電工考核的考核設備。

二、特點

1、電氣控制線路元件裝在網孔板上，實訓內容豐富，操作方便、機動靈活、易擴展功能或開發新的實訓項目。

2、操作臺只需三相四線的交流電源即可投入使用，占地面積小，實訓器材集中在儲存柜內，易管理、規劃化程度高。

3、安全性高，實訓屏上除了安裝電壓型、電流型漏電保護裝置外，380V交流電壓輸出處還設有單片機全程監控的一套過流保護裝置，相間、線間直接短路或過載，電流超過設定值，系統即告警并切斷總電源，確保設備安全。

4、實訓屏上裝配實訓管理器，可設定實訓或考核時間，記錄實訓、考核誤操作次數，使學訓考核有一個統一的標準。

三、技術性能

1、輸入電源：三相四線～380V±10% 50Hz

2、溫度：-5℃～+40℃，相對濕度＜85%（25℃）

3、裝置容量：＜1.5KVA

4、外形尺寸：1600mm×750mm×1350mm

四、裝置的配備及功能

（一）實訓屏

實訓屏為鐵質雙層亞光密紋噴塑結構，鋁合金面板

1、主控功能板

（1）三相四線電源輸入，通過漏電保護器接通總開關,由接觸器通過啟動、停止按鈕進行操作；

（2）設有450V指針式交流電壓表三只，指示電源輸入的三相電源電壓，并有三只指示燈指示實訓臺與外部電源的通斷。

（3）三相四線電源輸出，具有單片機機全程監控相間、線間過載或短路自動切斷總電源。

（4）定時器兼報警記錄儀（服務管理器），平時作為時鐘使用，具有設定實驗時間、定時報警、切斷電源等功能；此外還能自動記錄由于接線或操作錯誤所造成的告警總次數,為學生實訓技能的考核提供一個統一的標準。
2、輔助器件安裝屏

（1）紅、黃、綠信號燈各5只

（2）大功率降壓電阻75Ω/75W 3只，能耗制動電阻10Ω/25W 1只

（3）控制按鈕6只

（4）整流二極管IN5408 4只

（5）單相開關1只

（二）網孔板1塊，元器件在其上合理布局，正確走線完成實訓考核項目。

（三）基本器材配備

序號	名稱	數量	單位	序號	名稱	數量	單位
1	交流接觸器	7	只	11	按鈕開關	2	只
2	熱繼電器	3	只	12	轉換開關	1	只
3	電子式時間繼電器	2	只	13	控制變壓器	1	只
4	螺旋式熔斷器	6	只	14	燈頭座	1	只
5	直插式熔斷器	3	只	15	電容	2	只
6	低壓斷路器	1	只	16	導軌	30	厘米
7	電磁閥	1	只	17	接線端子	20	孔
8	十字開關	1	只	18	導線	50	米
9	行程開關	4	只	19	走線槽	2	米
10	控制按鈕	6	只

20、雙速異步電動機 1臺

21、三相鼠籠式異步電動機（Y） 1臺

22、三相鼠籠式異步電動機（△） 1臺

23、三相鼠籠式異步電動機（Y/△） 1臺

24、工具一套：萬用表1只、螺絲刀1把、尖嘴鉗1把、剝線鉗1把、電工刀1把、電筆1支、卷尺1只、鋼鋸架1把、shouqiang鉆1把。

25、變頻器1臺：配置三菱FR-S520變頻器，帶有RS485通訊接口及BOP操作面板。

26、PLC可編程控制器主機1臺：提供三菱FX1N-24mR-001型主機及SC-09編程電纜。

27、穩壓電源及恒流源控制箱1臺。

28、工控組態軟件一套：打開軟件編程環境，任何實訓都可以編輯出形象直觀動感強、教學效果好的組態棒圖，并進行實訓動態跟蹤教學。

29、PLC仿真實訓軟件一套

（1）通過PLASH虛擬環境實時顯示PLC的運行狀態

（2）可以實現PLC虛擬接線，并對接線進行錯誤檢查

（3）PLC編程訓練、PLC程序編寫測試等功能

（4）實現PLC運行模擬，對錯誤程序進行檢查

30、電機導軌及光碼盤測速系統：

含光碼盤測速系統（配有進口光電編碼器）一套，不銹鋼導軌1幅。

（四）實訓桌

實訓桌為鐵質雙層亞光密紋噴塑，桌面為防火、防水、耐磨高密度板，結構堅固，造型美觀大方。實訓桌下方設有元件儲存柜，可以放置實訓掛箱，還設有四個帶剎車的輪子，便于移動和固定。

五、實訓項目

（一）機床電氣控制

1.三相異步電動機直接啟動控制

2.三相異步電動機接觸器點動控制線路

3.三相異步電動機接觸器自鎖控制線路

4.Y/△Y啟動自動控制線路

5.用倒順開關三相異步電動機正反轉控制

6.接觸器聯鎖的正反轉控制線路

7.按鈕聯鎖的三相異步電動機接觸器正反轉控制線路

8.雙速電動機的切換運行控制線路

9.雙重聯鎖的三相異步電動機正反轉控制線路

10.電動葫蘆電氣控制線路
