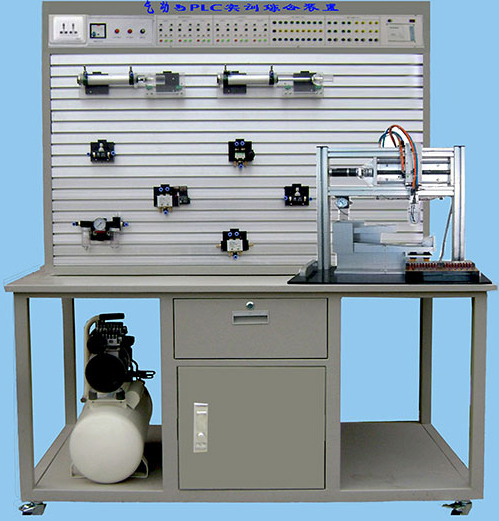

SB-PL02氣動與PLC綜合實訓裝置(帶智能物料)
氣動與PLC綜合實訓裝置(帶智能物料)是根據《液壓與氣壓傳動》、《氣動控制技術》等通用教材的內容要求，同時吸收了該專業廣大師生的建議，經過精心設計及與可編程控制器（PLC）的完美結合,使氣動原理與自動控制理論能得到有效的運用。該系裝置除了可以進行常規的氣動基本制回路實驗外，還可進行模擬氣動控制技術應用實驗、氣動技術課程設計，以及可編器（PLC）的學習及其基本應用實驗等，是機電一體化專業不可多得的實驗設備。
該系統適應于大中專院校、職業學校機械工程、機電一體化和自動化專業開設《液壓與氣壓傳動》、《氣動控制技術》和《PLC可編程序控制器原理及應用》等相關課程的教學實驗，同時也可作為機、電和氣動一體化的綜合實驗臺。學生通過操作實驗及課程設計，可以更準確、形象地深入了解，掌握氣動元件的結構，氣動回路的控制原理及設計方法等通過實驗，掌握PLC可編程控制器的功能，控制原理及編程技巧等。
一、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、可編程控制器（PLC）：三菱FX1S－20MR主機 12輸入8輸出（繼電器輸出方式）
4、空氣壓縮機（基本配置小型機） 電機功率：175W 電源：AC220V
5、公稱容量：10L 噪音：55分貝
6、額定輸出氣壓1Mpa
7、實訓裝置外型尺寸：1500mm×700mm×1700mm
二、主要特點
1、氣動PLC控制實訓裝置主要由實訓桌及實訓臺、氣動元件和電氣控制器件、可編程控制器（PLC）等組件組成。
2、配備工業用常用氣動元件，且均配有過渡底板（塑料底板6.5*8cm），可方便、隨意地將元件
按放在實訓面板（面板帶“T”溝槽形式的鋁合金（100cm*7.4cm*11cm）型材結構）上�；芈反�
接采用快換接頭，拆接方便快捷。
3、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電
路安全可靠，設有手動、自動、順序等控制功能。
4、實訓控制單元也可以采用獨立的繼電器控制單元進行電氣控制，通過比較突出PLC可編序控制的優越性和先進性，加深對PLC編程器的了解與掌握。
氣動系統動作及PLC控制的基本氣動回路
氣動基本回路
繼電器控制的氣動系統
氣動傳動創新應用實訓
智能物料搬運裝置
配置雙軸機器人作為裝配的執行機構，具有X軸、Y軸兩個方向的執行能力，可完成智能抓取物料放料等功能；配置有行程開關，光電傳感器，光纖傳感器等，可確保各執行器的準確定位；超出最大行程時，具有硬件自動保護功能，確保系統安全及人身安全；本裝置為通用的模塊化的多功能裝置，各功能端口完全開放，可以能過不同的接線來完成各種不同的功能，為學生的創新設計提供了廣闊的發揮空間。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
23、智能物料實訓
1. 傳感器技術實訓
2. 直流減速電機應用實訓
3. 氣動回路應用實訓
4. 絲桿傳動機構應用實訓
5. 直線運動單元定位控制實訓
6. 機械故障檢測與排除實訓氣動電磁閥的控制實驗
四、氣動與PLC控制實訓裝置配置清單
|
序號 |
分 類 |
元 件 名 稱 |
數 量 |
備注 |
|
1 |
實訓裝置 |
實訓桌 |
1 |
|
|
實訓臺 |
1 |
|||
|
2 |
氣泵 |
空氣壓縮機 |
1 |
|
|
3 |
組合元件 |
單作用缸 QGX25ⅹ100 |
1 |
|
|
雙作用缸 QGX25ⅹ100 |
2 |
|||
|
旋轉氣缸 |
1 |
（透明組合件） | ||
|
三聯件 AC2000 |
1 |
|||
|
減壓閥（帶壓力表）AR2000 |
1 |
|||
|
手動換向閥 H210—08 |
1 |
|||
|
單電磁換向閥（二位五通）4V210-8（DC24V） |
2 |
|||
|
雙電磁換向閥（二位五通）4V220-8（DC24V） |
1 |
|||
|
雙電磁換向閥（三位五通）4V230-8（DC24V） |
1 |
|||
|
單氣換向閥（二位五通）4A210—08 |
2 |
|||
|
雙氣換向閥（二位五通）4A210—08 |
2 |
|||
|
行程閥（機控）MOV—2 |
1 |
|||
|
行程閥（按鈕）MOV—3A |
1 |
|||
|
或門型梭閥ST—02 |
2 |
|||
|
快速排氣閥QV-08 |
2 |
|||
|
單向節流閥ASC-06 |
2 |
|||
|
單向節流閥JSC601 |
7 |
|||
|
單向閥1/4 |
2 |
（透明組合件） | ||
|
順序閥 |
1 |
（透明組合件） | ||
|
六通 |
1 |
（透明組合件） | ||
|
氣容 |
1 |
|||
|
4 |
附 件 |
氣管PU6ⅹ4 |
20米 |
|
|
5 |
電器配件 |
行程開關（裝在缸體上） |
4個 |
|
|
編程電纜（三菱） |
1條 |
|||
|
6 |
工具盒 |
螺絲刀 |
2把 |
|
|
剪刀 |
1把 |
|||
|
活動板手 |
1把 |
|||
|
尖嘴鉗 |
1把 |
|||
|
消聲器（�。�1/8 |
2只 |
|||
|
消聲器（大）3/8 |
1只 |
|||
|
三通（T型三通）Ø 6 |
4只 |
|||
|
三通（Y型減徑三通）Ø 8—Ø 6 |
1只 |
|||
|
四通Ø 6 |
2只 |
|||
|
L型（螺紋二通）601 |
2只 |
|||
|
L型（螺紋二通）602 |
2只 |
|||
|
氣孔塞頭Ø 6 |
5只 |
|||
|
生料帶 |
1個 |
|||
|
保險絲3A |
2只 |
|||
|
7 |
資料 |
氣動PLC使用說明書 |
1冊 |
|
|
光盤（PLC編程軟件，PLC程序） |
1碟 |
|||
|
8 |
智能物料搬運模塊 |
搬運機構 |
1套 |
|
|
傳感器檢測機構 |
||||
|
限位保護功能 |
||||
|
接供料機構 |
