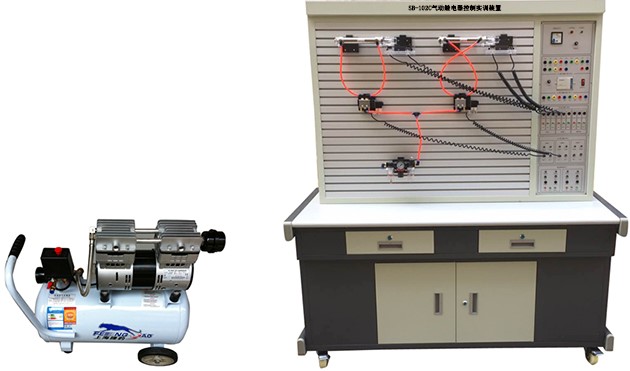

SB-102C氣動繼電器控制實訓裝置
氣動繼電器控制實訓裝置，氣動實訓裝置是應現代液壓氣動專業教學實驗要求。根據《液壓與氣動傳動》，《氣動控制技術》等通用教材內容設計而成。該系統除了可以進行常規的氣動基本控制回路實驗外，還可以進行模擬氣動控制技術應用實驗，氣動技術課程設計等。
一、主要技術參數
1、電源AC 220V 50HZ
2、直流電源：輸入AC 220V，輸出DC 24V/2A
3、實訓裝置外型尺寸：1500mm×650mm×1700mm
二、主要特點
1、氣動繼電器控制實訓裝置主要由實訓桌、實訓臺、氣動元件和電器控制器件等組件組成。
2、實訓桌、實訓臺為鐵質雙層亞光密紋噴塑結構，實訓桌抽屜內存放液壓元件等。
3、配備工業用常用氣動元件，且均配有過渡底板，可方便、隨意地將元件按插在實訓臺面板上（面板帶"T"溝槽形式的鋁合金型材結構）�；芈反罱硬捎每鞊Q接頭，拆接方便快捷。
4、實訓氣源壓力低，電氣控制采用低電壓直流24V電源；實訓氣路、控制電路安全可靠，設有手動、自動、順序等控制功能。
5、實訓控制單元采用獨立的繼電器控制單元進行電氣控制。
三、氣動基本實訓回路
1、單作用氣缸的換向回路
2、雙作用氣缸的換向回路
3、單作用氣缸速度控制回路
4、雙作用氣缸單向調速回路
5、雙作用氣缸雙向調速回路
6、速度換接回路
7、緩沖回路
8、二次壓力控制回路
9、高低壓轉換回路
10、計數回路
11、延時回路
12、過載保護回路
13、互鎖回路
14、單缸單往復控制回路
15、單缸連續往復動作回路
16、直線缸、旋轉缸順序動作回路
17、多缸順序動作回路
18、雙缸、同步動作回路
19、回缸聯動回路
20、卸荷回路
21、或門型梭閥的應用回路
22、快速排氣閥應用回路
四、氣動實驗裝置配置清單
|
序號 |
名 稱 |
型 號 |
數量 |
|
1 |
實訓桌 |
|
1張 |
|
2 |
實訓臺 |
|
1臺 |
|
3 |
電源模塊 |
|
1塊 |
|
4 |
繼電器控制模塊 |
|
1塊 |
|
5 |
單作用氣缸 |
QGX25ⅹ100 |
1只 |
|
6 |
雙作用氣缸 |
QGX25ⅹ100 |
2只 |
|
7 |
旋轉氣缸（透明） |
|
1只 |
|
8 |
三聯件 |
AC2000 |
1只 |
|
9 |
減壓閥（帶壓力表） |
AR2000 |
1只 |
|
10 |
手動換向閥 |
H210—08 |
1只 |
|
11 |
單電磁換向閥（二位三通） |
3V210-8 |
1只 |
|
12 |
單電磁換向閥（二位五通） |
4V210-8 |
2只 |
|
13 |
雙電磁換向閥（二位五通） |
4V220-8 |
1只 |
|
14 |
雙電磁換向閥（三位五通） |
4V230-8 |
1只 |
|
15 |
單氣換向閥（二位五通） |
4A210—08 |
2只 |
|
16 |
雙氣換向閥（二位五通） |
4A210—08 |
2只 |
|
17 |
行程閥（機控） |
MOV—2 |
1只 |
|
18 |
行程閥（按鈕） |
MOV—3A |
1只 |
|
19 |
行程閥（按鈕帶鎖） |
MOV—3A |
1只 |
|
20 |
或門型梭閥 |
ST—02 |
2只 |
|
21 |
雙壓閥 |
|
|
|
22 |
快速排氣閥 |
QE—02 |
2只 |
|
23 |
單向節流閥 |
ASC-08 |
2只 |
|
24 |
單向節流閥（裝在缸體上） |
JSC601 |
7只 |
|
25 |
單向閥 |
1/4 |
2只 |
|
26 |
順序閥（透明） |
|
1只 |
|
27 |
氣容 |
|
1只 |
|
28 |
消聲器 |
1/8 |
2只 |
|
29 |
消聲器 |
1/4 |
1只 |
|
30 |
三通（T型三通） |
Ø 6 |
4只 |
|
31 |
三通（Y型減徑三通） |
Ø 8—Ø 6 |
1只 |
|
32 |
四通 |
Ø 6 |
2只 |
|
33 |
氣管 |
PU6ⅹ4 |
20米 |
|
34 |
行程開關（裝在缸體上） |
|
2只 |
|
35 |
內六角扳手 |
|
3把 |
|
36 |
螺絲刀 |
|
2把 |
|
37 |
剪刀 |
|
1把 |
|
38 |
活動扳手 |
|
1把 |
|
39 |
尖嘴鉗 |
|
1把 |
|
40 |
生料帶 |
|
1個 |
|
41 |
氣孔塞頭 |
Ø 6 |
10只 |
|
42 |
氣動實訓說明書 |
|
1冊 |
